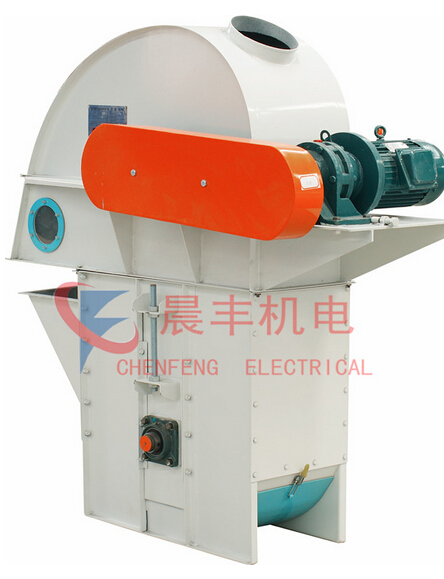

TDTG 系列斗式提升機





1.適用范圍及性能特點:




本系列提升機用于糧油、食品、飼料和化工等部門的顆粒料、粉狀料的垂直升運。其特點是:外觀設計新穎,工作安全可靠,結構簡單,功能完備,密封性好,噪聲小。尤以其高產量,低回流,低故障率和使用壽命長保證了使用效率。且粉料、顆粒料通用,配備防爆蓋,壓力平衡裝置。由于提升高度和產量可變,工藝布置靈活,增強了其適應性。故為目前一種理想的升運設備。


2.型號含義和技術參數:

2.1型號含義

  T    DT   G  36/18

主要規格:頭輪直徑360mm,畚斗寬度180mm

型式代號:固定式

品種代號:表示“斗提” 二字漢語拼音首寫字母

專業代號:通用設備



2.2 技術參數見表一。



    技術參數
 型號

 型號

頭輪直徑mm
畚斗規格寬度 ×凸度
頭輪轉速
rpm
線速
m/s
畚斗間距
mm
產量(粒料)t/h
畚斗帶寬mm
最大提升高度m
TDTG 36/13
360
130×140
80
1.5
200-250
5-8
150
25
TDTG 36/18
360
180×140
80
1.5
250
10
200
25
TDTG 36/23
360
230×140
85
1.5
200-250
15-20
250
25
TDTG 36/28
360
280×140
85
1.5
250
27
300
30
TDTG 48/47
480
280×140
90
2.2
300
30
300
30
TDTG 63/28
360
280×160
70
2.3
300
50
300
40

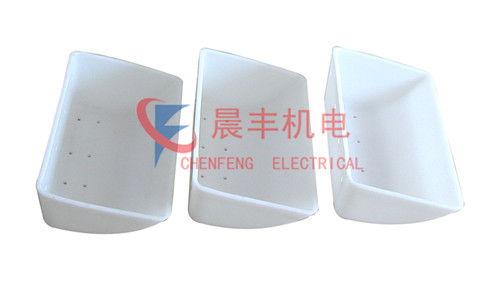

                         畚斗



產品特點:




◆結構緊湊, 橫斷面外形尺寸小, 可顯著節省占地面積;


◆機頭:頭輪采用包膠工藝,增大磨擦系數,提高傳動效率; 機頭增加卸料段高度,延長物料卸料時間,并設有出口調節板和緩沖室,有效減少回料;機蓋內襯有可更換的超高分子耐磨材料;
◆筒體:采用咬邊機的邊咬合工藝,強度好,密封性佳; 增設平衡管,平衡機體兩筒體間壓力平衡;
大開門型式檢修操作門,維修更換畚斗方便;設有泄爆口,能有效地卸壓泄爆;
◆機座: 新型軸端密封結構,防止粉塵外泄. 采用分體式軸承座結構,保障設備使用可靠性;
調節板內設有兩道密封裝置,克服了調節板漏粉,漏料現象;
◆設備均配有止逆裝置, 避免因斷電引起的堵機問題;
◆可根據用戶要求選配速度檢測及跑偏報警裝置,確保安全正常生產;

◆適用于粉狀,顆粒狀及小塊狀物料的連續垂直提升, 可廣泛應用于各種規模的飼料廠,糧油,食品,化工,建材以及糧庫,港口碼頭的散裝物料的提升.




型號

(TDTG)
36/13
36/18
36/23
36/28
50/23
50/28
60/30
產量(t/h)
粒料
8
15
20
25
35
45
65
粉料
5
12
18
20
25
25
35
